Разбираем принтер Samsung CLP -320 в картинках

Ремонт

В этот раз разберем принтер Samsung.

Как и всякий нормальный принтер - разбирается хорошо. Принтер собран из узлов, защелок в неожиданных местах нет, килограмма болтов после разборки не остается.

Сняли крышки

Разборка Samsung CLP-320

Разборка принтера Samsung CLP-315

Вытаскиваем начинку-



Картриджи

Картриджи Samsung CLP-320, 315



Блок с барабаном - drum-unit, грязное и пестрое сзади - это бункер отработанного тонера

Drum-unit CLP 320



Лента переноса

Лента переноса изображения Samsung CLP-320

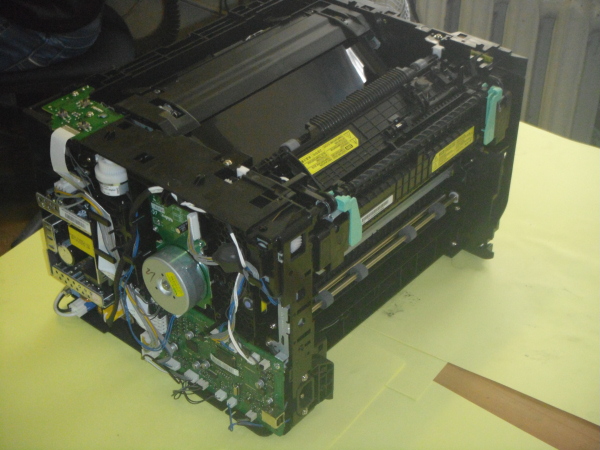

Получаем, вот такой аккуратный принтер. Уже практически разобранный. Обратите внимание - после снятия боковых крышек - Вы получаете доступ ко всем узлам принтера.

ремонт принтера samsung CLX 3180



Вот со стороны механики

Блок шестерен Samsung CLP-320



Со стороны электронной платы

Плата электроники Samsung CLP-320



C печки (термоблока)

Термоблок Samsung CLP-320

Разбираем узлы.

Термоблок снимается легко, обращаем внимание на провода и скользящее крепление на вал. При сборке - необходимо выставить в пазы, до щелчка.

Крепеж термоблока Samsung 320



Собственно печка

Термоблок Samsung 310



Снимаем узел прохода бумаги  - полезно для чистки валиков захвата и поиска скрепок. Держится на болтах, защелок нет.

Узел прохода бумаги Samsung CLP-320



Лазерный блок принтера находится внизу. С моей точки зрения очень удобно. Не надо разбирать полпринтера, что бы почистить оптику. Есть недостаток - шторка открывается задвинутым блоком барабана - бывает не срабатывает.

С желтой наклейкой.

Лазерный блок Samsung разборка



Сняли крышку

Лазерный блок Samsung CLP 320



А вот шторка

Шторка лазера Samsung CLP 320

Вот в принципе все узлы.

За кадром осталась электроника и механика.

Разбор принтера занял около 10 минут.

Мне лично он понравился

С уважением.
